توضیحات

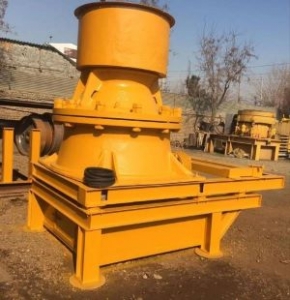

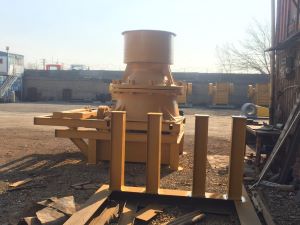

هیدروکن یا ماسه ساز مخروطی ژیراتوری (Cone Crusher) یکی از انواع دستگاه های ماسه ساز می باشد
فرایند خردایش در این نوع سنگ شکن مخروطی که به عنوان سنگ شکن ثانویه کاردبرد دارد، توسط بسته شدن فاصله بین منتل (که بر روی شفت اصلی قرار دارد) و کانکیو (کهa داخل بدنه اصلی دستگاه یعنی تاپ شل نصب شده) صورت می پذیرد این شکاف بوسیله اکسنتریک که در پایین شفت اصلی قرار دارد و باعث چرخش شفت اصلی می شود باز و بسته می شود. با تغییر سایز دهانه باز بین منتل و کانکیو، توسط جک بالا برنده می توان سایز بار خروجی را مطابق با نیاز تغییر داد. همچنین با تغییر سایز اکسنتریک دستگاه (میزان لنگ) می توان سرعت عبور و اندازه بار خروجی را تغییر داد. کلیه قطعاتی اصلی دستگاه که با بار ورودی در تماس مستقیم می باشند از فولاد منگنزی مولیبدن دار ساخته می شوند که مقاومت بسیار بالایی در برابر سایش دارند.
این سنگ شکن به همراه تانک روغن هیدرولیک و خنک کننده خود بر روی شاسی متعلق به خود نصب می شود. تابلوی برق دستگاه نیز قابلیت تبدیل به حالت تمام اتوماتیک و دستی را دارا می باشد و از طریق این تابلو می توان عملکرد دستگاه را کنترل نمود. لازم به توضیح است که هیدروکن ها مجهز به رادیاتور های روغنی مخصوص بوده و مناسب معادن و کارخانه های خردایش مستقر در شرایط آب و هوایی بسیار گرم و خشک می باشد. هیدروکن در سایز های: ۳۶-۲ , ۳۶-۴ , ۳۶-۵ , ۳۶-۵/۵ , ۳۶-۶/۵ , ۳۶-۸ به ترتیب ریز شکن، متوسط شکن و درشت شکن می باشد
ویژگی های هیدروکن:
- استفاده به عنوان سنگ شکن اولیه و ثانویه در معادن
- راندمان بالا در خرد ایش سنگ های سخت
- مناسب برای تولید زیاد شن و ماسه
- ظرفیت بالا به واسطه داشتن دهانه بزرگ ورودی بار
- ساختمان بسیار مستحکم و مقاومت بالا در هنگام عمل خردایش
- ساخت قطعات سایشی از فولاد منگنزی مولیبدن دار
- بازدهی بالا و کاهش هزینه نگهداری با سه سیستم روغن کاری اتوماتیک
اجزای تشکیل دهنده دستگاه هیدروکن:
هاپر (قیف) ، غلاف ، نگهدارنده گردگیر ، باتم شل ، کفگرد تخت ، پینیون ، بلبرینگ ، رینگ فولادی ، کاپ ، مهره سر شفت ، کف گرد عدسی ، بوش فولادی ، پیستون ، درپوش هوزینگ ، اسپیسر ، پولکی ، اسپایدر ، منتل ، داست کلار ، کرانویل ، گلدانی ، کاسه نمد ، هد سنتر ، بوش اکسنتریک ، صفحه برنزی ، پکینگ ، تاپ شل ، شفت اصلی ، پالونی ، صفحه فولادی ، صفحه پکینگ ، فولی ، کانکیو ، گردگیر ، بوش کنگره ای ، کفگرد استیل ، صفحه زیر گلدانی ، شفت پینیون ، بو
امتیازات و ویژگی های این دستگاه
استفاده به عنوان سنگ شکن اولیه و ثانویه در معادن
تنظیم سریع دهانه توسط سیستم هیدروست جهت جلوگیری از فرسایش بیش از حد و تولید مصالح به ابعاد مورد نیاز
راندمان بالا در خرد ایش سنگ های سخت
طراحی انواع مختلف دهانه تغذیه از ۱ تا ۸ اینچ
مناسب برای تولید زیاد شن و ماسه
دنده پینیون از نوع حلزونی مارپیچ که کاملا بی صدا عمل نموده و دارای عمر طولانی می باشد.
ظرفیت بالا به واسطه داشتن دهانه بزرگ ورودی بار
روان برینگ استفاده شده در پینیون شفت، دارای عمر طولانی و هزینه نگهداری کم بوده و علاوه بر آن به علت یکپارچه بودن امکان تعمیر بدون باز کردن کامل سنگ شکن را فراهم می کند.
ساختمان بسیار مستحکم و مقاومت بالا در هنگام عمل خردایش
سنگ شکن های با دهانه متوسط و ریز داری دو و سه بازوی اسپایدر میباشد.
عمر طولانی برای قطعات منگنزی داخل سنگ شکن به دلیل ضخامت یکسان و انتخاب محل صحیح با نقطه اتکا مناسب
غبارگیر حفاظ روغن از جنس فیبر نخ دار یا چدی جهت محافظت قطعات داخل سنگ شکن در مقابل گرد و غبار
انتخاب درست نوع خروج از مرکز (بوش اکسنتریک) جهت کنترل مصالح تولید بزرگتر از اندازه مورد نیاز از میان چندین نوع استاندارد
مخزن با تنظیم کننده جریان
روپوش بازوهای پوسته پایین (باتم شل) از فولاد منگنزی ضد سایش تهیه شده است
تخلیه سریع بدون سایش بدنه با استفاده از تجزیه به دست آمده در طراحی پوسته پایین (باتم شل)
ساخت قطعات سایشی از فولاد منگنزی مولیبدن دار
بازدهی بالا و کاهش هزینه نگهداری با سه سیستم روغن کاری اتوماتی
در مورد انواع سنگ شکن هیدرو کن یا مخروطی باید گفت. به دلیل قرار گرفتن در معرض سایش شدید عمدتا از جنس فولاد منگنزی است. جنس آن تحت سه آنالیز مختلف برای کاربری های مختلف تولید می شود.
- نوع اول آن از فولاد منگنزی است. این جنس با بهترین آنالیز و بالاترین کیفیت با بروزترین دستگاه های روز دنیا تولید می شود. این جنس مناسب معادنی است که در آن سختی سنگ ها بالا نبوده و مقدار سلیس پایین می باشد.
- نوع دوم کانکیو مولیبدن دار است. در این آنالیز به منظور کاهش هرچه بیشتر سایش کانکیو، به مقدار ۰.۳ تا ۰.۵ درصد به آنالیز آن مولیبدن اضافه شده است. این امر باعث بالارفتن مقدار سختی کانکیو می شود. در نتیجه مقدار سایش کاهش پیدا می کند.
- نوع سوم کانکیو منگنزی مولیبدن دار ویژه است. این آنالیز با تغییراتی در آنالیز نوع دوم تولید شده است. در این آنالیز با رساندن مقدار مولیبدن به ۰.۵ تا ۰.۷ درصد و به حداقل رساندن مقدار سایش مانع از ترد شدن قطعه می شود. در نتیجه کارایی آن را به حداکثر خود رسانده و کیفیت آن در بالاترین حد قرار دارد.
نوع سوم، مناسب معادن با سنگ های با سلیس بالا و همچنین معادن سنگ آهن می باشد. در این حالت، هزینه نگهداری دستگاه سنگ شکن هیدروکن را در پایین ترین سطح ممکن قرار می دهد.
انواع کانکیو هیدروکن
انواع کانکیو هیدروکن بر اساس سایز و اندازه دارای انواع مختلفی است. که مصرف کننده بر اساس سایز محصول مورد نیاز مدل مورد نیاز خود را انتخاب می کند. انواع مدل های کانکیو عبارتند از : کانکیو 2 ، کانکیو 4 ، کانکیو 5 ، کانکیو 5.5 ، کانکیو 6.5 ، کانکیو 7 و کانکیو 8 .
سنگ شکن هیدروکن از نوع مخروطی بوده و به عنوان سنگ شکن ثانویه کاربرد دارد. عمل خردایش در سنگ شکن هیدروکن توسط بسته شدن فاصله بین منتل و کانکیو صورت می پذیرد.
این شکاف سنگ شکن بوسیله اکسنتریک که در پایین شافت اصلی قرار دارد و باعث چرخش شافت سنگ شکن مخروطی اصلی می شود باز و بسته می شود. با تغییر دهانه باز بین منتل و کانکیو توسط جک بالا برنده می توان آنالیز بار خروجی را مطابق با نیاز تغییر داد.
با تغییر سایز اکسنتریک این سنگ شکن می توان سرعت عبور و اندازه بار خروجی را تغییر داد. کلیه قطعات اصلی آن که با بار در تماس مستقیم هستند از فولاد منگنزی مولیبدن دار ساخته شده اند. زیرا مقاومت بسیار بالایی در برابر سایش دارند.
قسمت های خرد کننده این دستگاه
شامل منتل و کانکیو، دارای شکل مخروطی کونیک هستند. دهنه گشاد منتل معادل ۳۶ اینچ است. به همین دلیل این دستگاه به سنگ شکن هیدروکن ۳۶ اینچ معروف است.
در صورتی که هیدروکن را به عنوان سنگ شکن اولیه و قلوه شکن استفاده کنند باید سایز تاپشل آن را نیز تغییر داد.
در سنگ شکن هیدروکن از دو نوع منتل 2 و منتل 4 استفاده می شود. منتل 2 همراه کانکیو 2 یا کانکیو 4 بر روی هیدروکن بسته می شود. در این صورت سنگ شکن به عنوان ماسه ساز مورد استفاده قرار می گیرد. در هر دو حالت فوق از تاپشل 4 استفاده می شود.
اگر بخواهیم از آن به عنوان درشت شکن استفاده کنیم باید منتل 4 را همراه کانکیو 4، کانکیو 5، کانکیو 5/6، کانکیو 7 یا کانکیو 8 استفاده کنیم.
دلایل استفاده از کانکیو در سایزهای مختلف
خردایش سنگها و کانیها در ابعاد مختلف نیازمند سایزهای متفاوتی از کانکیو است. سوالی که ممکن است در ذهنتان مطرح شود این است: بجای صرف هزینه و استفاده از انواع آن در خرد کردن سنگ ها بهتر نیست از یک نوع ابعاد مشخص سنگ و یک نوع کانکیو در عمل خردایش استفاده شود.
شاید در یک نگاه این سوال، به ظاهر منطقی باشد. اما از دید علمی سوال نابجای است. چرا که انواع کانکیو عملکرد یکسان نداشته و مصالح خروجی از هر نوع آن مصارف خاص خود را دارند.
مهیار سنگ شکن بزرگترین تولید کننده و تامین کننده ماشین آلات و تجهییزات معدنی ایران در خاورمیانه میباشد. این شرکت به واسطه کیفیت برتر محصولات در تولید سیستم های خردایش و دانه بندی معدنی جهت پروژه های معدنی و عمرانی سهم عمده بازار ماشین آلات در ایران را به خود اختصاص داده و به واسطه همین کیفیت برتر صادرات وسیعی به کشورهای خاورمیانه و قاره آفریقا دارد.
همچنین بخش خدمات تعمیر و نگهداری ماشین آلات معدنی کارخانه ، تعمیر و بازسازی تولیدات سایر شرکتهای بین المللی تولید کننده تجهییزات معدنی را نیز بر عهده دارد.
