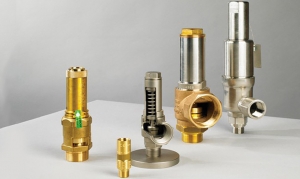

شیر اطمینان (سیفتی ولو)

شیر اطمینان (Safety valve) یک ابزار ایمنی است که جهت حفاظت از سیستم‌ها یا مخازن تحت فشار در هنگام بروز فشار بیش از حد، طراحی شده است. بروز فشار بیش از حد شامل هر شرایطی است که باعث شود فشار مخزن یا سیستم بیشتر از حد تعریف شده رفته و حداکثهدف اصلی شیر اطمینان محافظت از سیستم با استفاده از تخلیه سیال از مخزن یا سیستم است. امروزه بسیاری از سیستم‌های الکترونیک، پنوماتیک و هیدرولیک وجود دارند که می‌توانند متغیرهای سیستم مانند فشار، دما و جریان را کنترل نمایند. هر کدام از این سیستم‌ها برای عمل کردن نیازمند منبع تغذیه‌ای مانند الکتریسیته یا هوای فشرده هستند.

این شیر باید این قابلیت را داشته باشد که در هر زمانی به درستی عمل کند، مخصوصاً هنگام فقدان برق که کنترلرهای سیستم از کار می‌افتند. بنابراین تنها منبع تغذیه شیر اطمینان، سیال موجود در سیستم است.

زمانیکه موقعیتی رخ می‌دهد که باعث افزایش فشار خطرناک در سیستم یا مخزن می‌شود، شیر اطمینان تنها وسیله‌ای است که می‌تواند از ایجاد یک فاجعه جلوگیری کند. از آنجایی که قابلیت اطمینان مستقیماً با پیچیدگی شیر مرتبط است، بسیار مهم است که طراحی شیر اطمینان تا حد ممکن ساده باشد.ر فشار کاربری مجاز را رد کند.شیر اطمینان باید در مقدار فشاری که از پیش برای آن تعریف شده، باز شود، ظرفیتی مشخص از فشار را تخلیه نماید و پس از بازگشت فشار سیستم به حالت نرمال و ایمن بسته شود. شیر اطمینان باید از متریال‌هایی که با بسیاری از سیالات سازگار هستند ساخته شود، از هوا و آب گرفته تا خورنده‌ترین سیالات. همچنین طراحی این شیرآلات باید به گونه‌ای باشد که برای انوع سیالات همواره عملکردی نرم و پایدار داشته باشند.
اصطلاحات کاربردی در مورد شیرهای اطمینان

set point

تنظیم مناسب نقطه عملکرد وباز شدن سفتی ولو ، اولا بدلایل ایمنی وثانیا به منظور اطمینان از کارکرد شیر با حداقل صدا وهمچنین ممانعت از صدمه به شیرضروری می باشد.

این نقطه نباید بیشتر از SOL/P یا (محدوده فشار کارکرد ایمن تجهیزات) باشد واز طرفی تنظیم فشار آزاد سازی شیر اطمینان روی فشار کمتر از SOL/P هیچ مزیتی به همراه نخواهد داشت و تنها باعث افزایش احتمالی دفعات باز شدن شیر اطمینان و فرسوده شدن آن خواهدگشت.

میزان تغییرات احتمالی در فشار سیستم به عنوان پارامتر دیگری است که باید در فشار تنظیم شیر اطمینان در نظر گرفته شود تا از بازشدن بی مورد شیر جلوگیری بعمل آید.

درصورت نادیده انگاشتن این مورد ، شیر اطمینان دربسیاری از موارد در حالت نزدیک به بسته کار خواهد نمودکه به این پدیده Simmeringگفته می شود.

این حالت در نتیجه نزدیک بودن بیش از اندازه فشار سیستم به نقطه تنظیم روی میدهد و علاوه بر ایجاد سروصدا ومسائل جانبی ، باعث ایجاد صدمه به قسمت های داخلی شیر ودرنتیجه نشت دائمی آن خواهد شد.

Over pressure

فشاری است که سفتی ولو در وضعیت کاملا باز قرار می گیرد وحداکثر ظرفیت تخلیه خود را دارا می باشد.

واضح است که این فشار بالاتر از فشار نقطه تنظیم Set pressure می باشد ومقدار ان با توجه به کاربردها واستانداردهای مختلف ، متفاوت می باشد.

استاندارد BS 5500این مقدار اختلاف فشار را درمورد سیستمھای بخار وگاز برابر حداکثر ده درصد فشار تنظیمی شیر اطمینان در نظر می گیرد.

Blowdown

مقدار اختلاف فشار پائین تر از نقطه تنظیمسفتی ولو است که جهت بسته شدن کامل ومحکم سفتی ولو پس از باز شدن وسپس برگشت سیستم به فشار عادی مورد احتیاج می باشد .

میزان Blowdown نیز طبق استاندارد مذکور حداکثر حدود % 10 می باشد.
